Mahkamlagich ipining asosiy parametrlari bilan tanishish

ning iplari ekanligini hammamiz bilamizmurvatlar, vintlardekva mahkamlagichlarning yong'oqlari mahkamlagichlarni mahkamlashda juda muhim rol o'ynaydi. Ip silindr yoki konusning asosiy tanasi yuzasida qilingan o'ziga xos qismga ega bo'lgan spiral shaklning uzluksiz qavariq qismiga ishora qiladi. Shunday qilib, bugungi kunda Xiaorui mahkamlagich iplarining asosiy parametrlarini taqdim etadi.

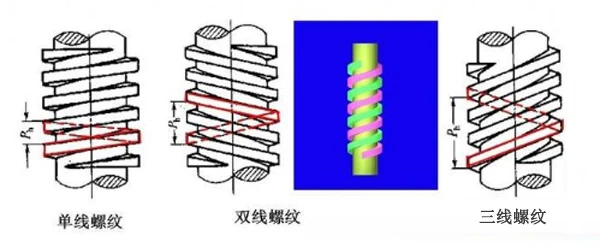

Mahkamlagich iplari iplar soniga ko'ra quyidagi uch turga bo'linishi mumkin:

Bitta ip: Z=1, past samaradorlik, yaxshi o'z-o'zidan qulflash, oson ishlov berish;

Ikki ip: Z=2, Z=1 dan yuqori samaradorlik;

Uch simli ip: Z=3, yuqori samaradorlik, zaif o'z-o'zidan qulflash, ishlov berish qiyin.

Mahkamlash ipining asosiy parametrlari:

Mahkamlagich ipining asosiy parametrlari misol sifatida silindrsimon umumiy tashqi (ichki) ipni olish orqali tasvirlangan.

1. Asosiy diametr d: tsilindrning tashqi ipning yuqori qismiga yoki ichki ipning pastki qismiga tegib turgan diametri, bu ipning nominal diametri sifatida ko'rsatilgan (quvur ipidan tashqari).

2. Kichik diametr d1;: Tsilindrning diametri tashqi ipning pastki qismiga yoki ichki ipning yuqori qismiga tegib turadi. Ko'pincha quvvatni hisoblashda xavfli qismning hisoblangan diametri sifatida ishlatiladi.

3. Pitch diametri d2: katta diametr va kichik diametr orasidagi xayoliy silindrning diametri. Tsilindrning generatrixidagi ip tishining qalinligi tish yivining kengligiga teng.

4. Pitch P: qadam chizig'idagi ikkita qo'shni tishga mos keladigan ikkita nuqta orasidagi eksenel masofa.

5. Qo'rg'oshin Ph: ipning har qanday nuqtasi spiral atrofida harakatlanadigan eksenel masofa.

6. Ko'tarilish burchagi l: spiralning tangensi va ip o'qiga perpendikulyar bo'lgan tekislik o'rtasidagi kiritilgan burchak, odatda pitch diametridagi ko'tarilish burchagi l ifodalanadi. Hisoblash formulasi:
